NHDAG系列工频UPS正弦波逆变器产品简介
本产品是工频UPS正弦波逆变电源，大功率逆变器采用CPU集成控制的设计理念,纯正弦波输出,能有效地提高产品的可靠性,可扩展性;抗冲击能力强,且具有：直流电和市电自动切换功能（UPS功能）；无人值守，自动恢复功能；市电互补控制功能;市电稳压功能（AVR功能）。
主要功能
1、输出稳压稳频功能：市电电压不稳定，经过本机器后，输出电压精准稳定，如在中国，在电力缺乏的时候，市电电压为190V，53Hz，则经过本机器后，输出电压为220V±3%，50Hz±0.5；输出稳定的电压有利于保护用电设备。
2、逆变功能：直流电DC转为交流电AC；与电瓶组合后，当家庭、办公区、超市，工业区等停电后，即可组成绿色环保无声发电机；当在户外无市电区域，即可组成移动电源，方便用户在户外使用家庭电器；在新能源行业中，逆变器是一个重要的不可缺少的组成部分；
3、智能充电功能：当电瓶没电时，连接上市电和本机器后，机器将自动为电瓶充电，智能充电有利的保护好电瓶以及延长了电瓶的使用寿命；当机器连接市电和电瓶组成UPS系统后，系统在输出市电的同时也为电瓶自动充电；
充电方式分为三段充：
段I：用最大恒定电流快速充电，以尽快提升备用电力。
段II：转为恒定电压渐渐将电池充满电，给充分时间电池吸收能量，保护电池电极延长寿命同时避免电池过充。
段III：当感测到电池充满时，会转用浮充电压以维持电池长久在满电量状态，并且自动检测电池电量，充电完成自动停止工作节省电力。
内置充电器逆变器的特点是解决了电池不能充电的烦恼，不需要另配充电器。
4、UPS 功能：与电瓶和市电连接后，组成输出UPS系统，确保负载不会因为突然市电停电而关闭，保证了市电停电后负载还能继续工作；
步骤1：当有市电时，市电经过稳压后直接输出，并且同时为电瓶充电；
步骤2：当市电突然停电后，在5ms内系统自动切换成逆变供电，确保输出不间断；
步骤3：当突然间有市电后，系统自动转换为市电供电，同时为电瓶充电；
NHDAG系列工频UPS正弦波逆变器产品特性
★ 采用工频变压器，纯正弦波交流输出，负载能力强；
★ 自动高低压调整功能（AVR），超宽电压范围输入，能适应任何恶劣的电力环境；
★ 本系列产品抗负载能力强，带载能力强，除了可带动各类阻性负载，还可带载各类感性型设备，比如马达，空调，电钻，日光灯，气体灯等；几乎可以带动所有的负载；
★ 可以接入电瓶的同时，接入市电；
★ 优先选用市电工作，市电带动负载的同时，给电瓶智能充电；
★ 市电断开，会自动转换到电瓶供电，而用电器不间断工作；
★ 先进的恒流自动充电线路，延长电池寿命；
★ 具有完善的电池欠压、过载、过放、短路保护功能；
★ 内置充电器采用平恒与浮充相结合的充电方式 ；
★ 人性化设计，LCD液晶屏显示；
NHDAG系列工频UPS正弦波逆变器工作模式及产品接线示例（图示为太阳能及市电互补型）
一、工作模式：
1、纯逆变型（无市电）：直接由蓄电池经过逆变器，输出交流正弦波交流电，供负载使用；
2、市电互补型（有市电）：在输入市电正常时，由市电直接供电;当市电电压过高或过低时,由逆变器内部降压绕组或升压绕组自动对市电进行调节,使逆变器输出较为稳压的交流市电;同时双向逆变器可向电池组进行充电；当市电异常或断电时,由电池组供电,电池组提供的直流电,经过双向逆变器,逆变成纯正的交流电,供负载使用;

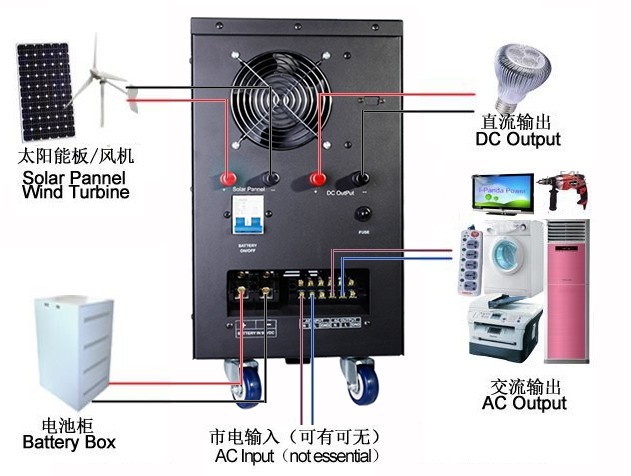

二、接线示意图
NHDAG系列工频UPS正弦波逆变器型号规格及技术参数
|
型 号 |
NHDAG-7000VA |
|
额定容量 |
5000W |
|
输入Input |
电压 |
145～275VAC |
|
|
频率 |
40～60Hz |
|
输出Output |
电压 |
220VAC±3% |
|
|
频率 |
50±1Hz |
|
|
波形 |
正弦波(失真度≤3%) |
|
|
效率 |
≥80% |
|
电池 |
DC-48V/96V/110V/192V/220V任选其一 |
|
转换时间 |
≤2ms |
|
过载 |
过载120%10正常工作, 150%10秒种 |
|
过放 |
过放逆变关机后，电池的泄放电流小于100uA |
|
保 护 |
电池高低压保护 过载保护 输出短路保护 |
|
报警声 |
市电刚中断有连续的6声报警（报警后处在无鸣工作状态） |
|
|
当电池电压接近关机点时，报警声由慢到快，直到逆变器关机 |
|
显示屏 |
显示：市电工作电压，输出工作电压，工作频率，负载情况；电池容量 |
|
环境 |
噪音 |
≤45dB |
|
|
温度 |
0℃～40℃ |
|
|
湿度 |
10%～90%（无凝结） |
|
重 量(kg) |
净重(kg) |
52 |
|
|
毛重(kg) |
54 |
尺寸Size
(W×D×H)(mm) |
内包装 |
465×265×465 |
|
|
外包装 |
530×310×510 |
|
备 注 Remark |
规格变更恕不另行通知 |
产品细节
背板图
内部图
配线
